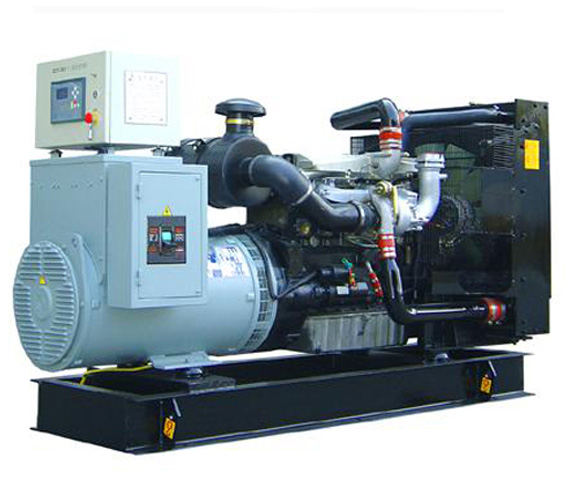

您現在的位置： 柴油發電機組上一般都安裝有儀表盤，儀表盤是為操作人員觀察和了解柴油發電機組各系統的工作情況而設計的。目前，國內柴油發電機組在儀表盤上安裝的儀表主要有充電電流表、機油壓力表、機油溫度表、水溫表和轉速表等。
一、充電電流表
柴油發電機組充電電流表能顯示蓄電池充電電流和放電電流的大小，還可以用于判斷硅整流交流發電機和調節器是否出現故障。電流表的“+”接線柱一般接充電發電機的“+”接線柱或調節器的電樞接線柱，“-”接線柱一般接在電磁開關的蓄電池接線柱上。用一塊蓄電池起動的柴油發電機組，在儀表盤上一般安裝（-20--+20）規格的電流表；用兩塊蓄電池起動的柴油發電機組，在儀表盤上一般安裝（-30---+30）規格的電流表。
二、機油壓力表
機油壓力表是用來檢測柴油發電機組主油道的機油壓力。目前柴油發電機組愛單機在儀表盤上安裝多的是電熱式機油壓力表，它由傳感器、信息傳感導線和壓力表盤組成。機油壓力傳感器安裝在汽缸體上并與機油的主油道相通，壓力表盤安裝在儀表盤上，壓力表盤和傳感器之間用信息傳感導線接線。
三、機油溫度表
機油溫度表用來測量柴油發電機組油底殼內部機油的溫度，機油溫度表有熱點式和電阻式兩種，目前使用較多的是電熱式機油溫度表，它由溫度傳感器、表盤和傳感器導線組成。
四、水溫表
水溫表是用來測量柴油發電機組汽缸蓋出水管的冷卻水溫度。通過該表可以了解柴油發電機組運轉時冷卻水的高和低溫度，從而使柴油發電機組在佳溫度下工作。水溫表總成傳感器、傳感導線和表盤組成。傳感器安裝在汽缸蓋出水管上，表盤安裝在儀表盤上，兩者之間用傳感導線連接。
五、轉速表
轉速表它用來檢測柴油發電機組運轉時每分鐘的轉數，轉速表有機械驅動和電動兩種類型，機械驅動的轉速表，其撓性軸的接頭直接與調速器后端的傳動軸連接。電動轉速表由轉速表指示器和傳感器組成，傳感器與轉速表之間用導線連接。
